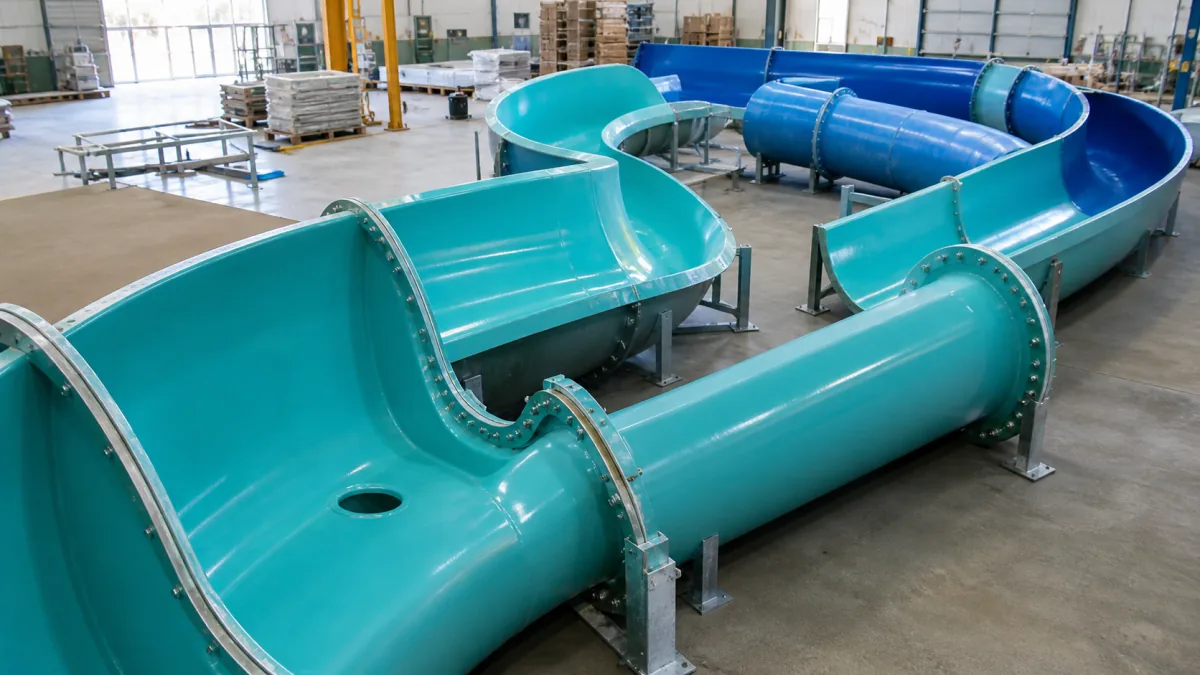

FRPウォータースライダーのRFQ要件：形状・接合部・現地条件の整理法

FRPウォータースライダーのRFQ要件で重要なのは、意匠図だけでなく、「どのような走行・給水・支持・施工・検査条件のもとで完成させるか」を一つのシステムとして明示することです。滑走路の平面形状や高さだけでは、正確な製作範囲、型の要否、接合方式、現地作業、責任分界を判断できません。

見積依頼前に、確定済みの情報と未確定の設計判断を分けて整理してください。未確定項目は「メーカー提案を求める」と明記すればよく、曖昧なまま数値を仮定して依頼するより、手戻りを減らせます。

ウォータースライダー全体を一つのシステムとして定義する

FRP製の滑走セクションは、ウォータースライダー全体の一部です。RFQでは、FRP成形品の供給範囲だけでなく、周辺設備との接続条件と、誰がどこまで設計・施工・承認を担うかを明らかにします。

まず、以下の範囲を図面またはスコープ表で区分します。

• スタートデッキ、待機部、階段、手すり、乗降管理設備
• 滑走路本体、オープン／チューブ形状、合流部・分岐部
• 支柱、架台、ブラケット、アンカー、基礎との取合い
• 給水管、ノズル、流量調整、ポンプ・ろ過設備との接続
• 終端の減速区間、ランアウト、着水プールまたは受け槽
• 排水、越流水、清掃排水、点検用の排水経路
• 据付、シーリング、現地接合、試運転、第三者検査対応
• 梱包、輸送、荷役、仮置き、揚重計画

たとえば「滑走部のみ」の調達でも、支持点の位置、給水取出口、隣接部材とのフランジ寸法が未提示では、製品単体の設計条件が成立しません。反対に、支持架台まで含むRFQなら、構造計算の担当者、荷重条件、現地のアンカー仕様まで供給範囲に含める必要があります。

既存のプール設備に増設する案件では、既設躯体の図面、現地採寸結果、干渉箇所、改修制約も添付します。プール用製品の構成例は、FRPプールスライドのソリューションも参照しつつ、案件固有の仕様に落とし込むとよいでしょう。

確定したルートとセクション形状を提示する

滑走路の「全長」や「最高高さ」だけでは、FRPウォータースライダーの見積は比較できません。製作には、各区間の三次元形状、断面、接続位置、許容差の情報が必要です。特にらせん部、バンク部、急な曲線遷移、合流部は、成形型・継手・支持配置に大きく影響します。

RFQに添付したい幾何情報

優先度の高い順に、次の資料を準備します。

1. 配置図・平面図

建屋、プール、通路、境界、既設設備、避難経路との位置関係を示します。

1. 立面図・縦断図

スタート高さ、各支持点高さ、勾配、終端高さ、プール水位や床レベルを記載します。

1. ルート中心線の三次元データ

可能であればSTEP、IGES、DWG、または座標・半径・勾配を含むデータを提供します。データ形式と基準座標も明記します。

1. 断面仕様

内幅、側壁高さ、チューブ内径、開口角度、オーバーラップ形状、局部補強の必要箇所を示します。

1. 区間表

セクション番号、開始・終了座標、曲率、ねじれ、接合種類、想定重量、支持点を一覧化します。

1. 干渉チェック用モデル

鉄骨、梁、配管、照明、樹木、壁、屋根、保守スペースを含むモデルまたは図面が有用です。

ルートが設計途中の場合は、「基本レイアウトのみ確定」「滑走性能を考慮した曲率・勾配の確認を求める」など、設計の成熟度を明記します。概算用のRFQと製作発注用のRFQを同じ精度で扱わないことが重要です。

意匠モデルを製作用データと混同しない

レンダリング画像やCGは外観確認には役立ちますが、製作図の代わりにはなりません。画像からは、肉厚、フランジ幅、接合の逃げ、支持ブラケットの位置、排水勾配、成形方向を判定できないためです。

製作に進む前には、少なくとも以下を承認対象として設定します。

• セクション割り図
• 各接合部の詳細
• 支持点・荷重伝達部の詳細
• 給水・排水の貫通部
• 仕上げ見本と色指定
• 基準寸法、許容差、測定方法

支持構造・フランジ・接合部へのアクセスを調整する

滑走面の連続性、安全性、施工性は、接合部の設計で決まります。FRPスライドの接合方式には、フランジとボルトを用いる方式、現地で積層接合する方式、シール材を併用する方式などがあります。適切な方法は、製品構造、輸送分割、施工順序、将来の分解要件によって異なります。

RFQでは、接合部ごとに次の内容を確認します。

支持構造は、滑走路の自重だけで決められません。水の重量、利用者荷重、風、地震、保守時荷重、局部的な滞留水など、プロジェクトで適用すべき荷重条件を構造担当者が設定する必要があります。FRP部材メーカーが支持条件を確認する場合でも、建築・土木・設備との全体整合、および最終的な構造責任の所在は発注者側で明確にします。

また、接合部を梁の直下や壁際に配置すると、施工工具が入らず、完成後の点検も困難になることがあります。3D干渉確認では滑走路外形だけでなく、作業員、工具、足場、揚重機材の動線まで検討対象に含めます。

水量・排水・運転条件を共有する

ウォータースライダーは、滑走面の形状と給水条件が一体となって性能に関わります。必要水量を一般論だけで決めたり、ポンプ能力だけを提示したりするのは不十分です。水の導入位置、配水方法、流量制御、排水能力、想定する利用条件をRFQに含めます。

伝えるべき水理・運用情報

• 利用形態：一人乗り、浮具使用、複数人用など
• 対象利用者の条件：年齢区分、身長・体重範囲、運用上の利用制限
• 想定運転人数、発進間隔、ピーク時の運用方法
• 給水位置、ノズル数、配管径、接続規格、供給圧力
• 目標流量、流量調整の範囲、立上げ・停止時の操作
• 滑走路内の滞水が許容されない箇所と排水口位置
• 終端部の水位、受け槽またはプールの水位変動条件
• 水質管理方式、薬剤、清掃方法と接液材料への要求
• 凍結、屋外暴露、長期休止期間などの環境条件

給水条件が未確定なら、ポンプ・配管設計者、水理設計者、スライド設計者の間で責任分担を定めます。「流量は別途決定」とする場合でも、成形品側に必要な給水口、補強、点検口、排水口の設計条件は先に決めなければなりません。

終端部は特に重要です。着水プール、ランアウト、減速区間の方式によって、必要な高さ関係、排水、水位、監視方法、周辺の安全区域が変わります。滑走部だけを独立して発注するのではなく、終端設備を含む全体設計で確認してください。

表面仕上げと検査要件を定める

FRPウォータースライダーの内面は、見た目だけでなく、清掃性、触感、滑走面の連続性、補修のしやすさに関係します。RFQで「白色ゲルコート」「光沢仕上げ」とだけ指定すると、色差、艶、外面の扱い、接合付近の処理、許容できる外観上のばらつきが残ります。

仕様書には、少なくとも以下を盛り込みます。

• 内面・外面それぞれの仕上げ区分
• 色コード、色見本、透明色・多色・ストライプなどの意匠
• 艶感、表面平滑性、許容する成形痕や補修痕の基準
• 滑走面の接合部における段差・バリ・鋭縁の扱い
• 紫外線、湿潤、薬剤への耐久性について必要な条件
• 表面欠陥、気泡、繊維露出、クラックなどの判定基準
• 寸法、肉厚、接合孔位置、外観の検査方法
• 検査時期、立会いの有無、写真記録、合否判定の参照図面

「検査済み」という表現だけでは、何を測定・確認したのか分かりません。検査基準は、承認図、合意した仕様書、検査計画など、判定に使う参照文書と結び付けます。特に外観評価は主観差が出やすいため、量産や大型案件では承認見本または明確な受入基準を設定する方法が有効です。

輸送と据付を前提にセクションを分割する

大型のFRPスライドは、成形できる形状であることに加え、工場から現場へ運べ、揚重でき、所定の手順で組み立てられることが必要です。セクション分割は、見栄えだけでなく、道路輸送、海上輸送、コンテナ・トレーラー、現場搬入路、クレーン能力、保管場所に基づいて決めます。

RFQに含めるとよい現地物流情報は次のとおりです。

• 搬入道路の幅員、交差点、進入高さ、通行制約
• 現場ゲート・建屋開口部の有効寸法
• 荷下ろし場所、仮置きスペース、地耐力・養生条件
• 使用可能なクレーン、揚程、作業半径、設置位置
• 高所作業・夜間作業・騒音などの施工制約
• 輸送中に保護すべき化粧面、突出部、フランジ
• 梱包仕様、荷姿、セクション別の識別表示の要件

分割数を減らせば現地接合は少なくなり得ますが、輸送物が大きくなり、搬入や揚重の難度が上がる場合があります。一方で細かく分割しすぎると、フランジ数、シール箇所、現地調整、組立時間が増えます。最適な区分は、成形・輸送・施工・保守のバランスで判断します。

360度回転要素など、形状・支持・施工の連携がより厳しい構成を検討する場合は、FRPアクアループ・ウォータースライダーの構成のように、単体形状ではなくシステム条件から必要情報を洗い出す考え方が役立ちます。

適用法規・有資格設計者・承認責任を特定する

ウォータースライダーの法規制、建築確認上の扱い、消防・電気・衛生設備との関係、遊戯施設として必要となる確認事項は、設置場所、施設形態、自治体、設備構成によって変わります。したがって、RFQでは「法令適合品を供給する」と一括で要求するのではなく、適用される基準と責任者を案件ごとに設定します。

発注者またはプロジェクト責任者は、次の事項を整理してください。

• 適用する建築、構造、電気、衛生、消防、プール関連の規則・指針
• 必要となる確認申請、届出、検査、施設運営上の手続き
• 適用する設計・安全評価基準、およびその版・適用範囲
• 建築士、構造設計者、設備設計者、遊戯施設専門家などの担当範囲
• 設計承認者、施工監理者、最終検査者、施設運営者の役割
• 滑走性能、安全区域、利用制限、監視体制を判断する担当者
• 海外調達品を用いる場合の書類、表示、単位系、国内要件との整合

製造者に求める提出書類も、目的別に具体化します。たとえば、製作承認用の図面、材料に関する情報、検査記録、梱包明細、据付用のセクション番号表などです。ただし、これらの書類が建築確認や行政手続きに十分かどうかは、所管機関および当該プロジェクトの有資格者に確認する必要があります。

責任の曖昧さは、設計変更だけでなく、現場での施工停止や承認遅延につながります。RFQ段階で責任分担表を添付し、「メーカー確認」「発注者承認」「現地設計者承認」の区分を設けると、判断経路を明確にできます。

ウォータースライダーRFQチェックリスト

以下は、FRPウォータースライダーのRFQ要件を送付前に確認するための実務用チェックリストです。すべてが確定していなくても構いませんが、未確定項目と決定責任者は記載してください。

プロジェクト基本情報

• [ ] 設置場所、屋内・屋外、用途、施設の新設・改修区分
• [ ] 希望する調達範囲と、除外する範囲
• [ ] 数量、想定スケジュール、見積比較の前提条件
• [ ] 発注者、設計者、施工者、承認者の連絡・責任区分

形状・構造・接合

• [ ] 配置図、立面図、縦断図、3Dデータまたはルート座標
• [ ] 断面、曲率、勾配、ねじれ、スタート・終端条件
• [ ] セクション番号、分割案、フランジ・接合方法
• [ ] 支持点、架台、アンカー、基礎との取合い条件
• [ ] 周辺構造・配管・建築物との干渉情報
• [ ] 現地で必要となる接合作業、足場、点検アクセス

水理・仕上げ・品質

• [ ] 給水位置、流量、圧力、配管接続、排水条件
• [ ] 利用形態、運転条件、終端部の水位・受け設備
• [ ] 色、仕上げ、内外面の外観基準、意匠データ
• [ ] 寸法・外観・接合部の検査基準と受入方法
• [ ] 必要な図面、検査記録、梱包明細などの提出物

物流・承認

• [ ] 輸送ルート、搬入寸法、荷下ろし・仮置き条件
• [ ] クレーン、揚重ポイント、据付順序、現場制約
• [ ] 適用基準、必要な承認・届出、責任者
• [ ] 現地設計者・有資格者が確認すべき事項
• [ ] 変更管理方法と、承認図の最終版管理

RFQの品質は、見積金額の比較だけでなく、設計変更、現地干渉、追加作業のリスクを左右します。図面や要件が未完成の場合は、概算見積と設計協議の対象を分け、確定後に製作仕様へ移行する進め方が実務的です。
