カスタム複合材の品質文書：発注で指定すべき記録と管理方法

カスタム複合材の品質文書は、多ければよいものではありません。部品の機能、使用環境、不具合時の影響、後工程での検査可能性に合わせて、「何を合格とするか」と「その根拠をどこまで残すか」を決めることが重要です。

FRPやCFRPの特注部品では、承認図、材料情報、製造履歴、検査成績書、外観基準、梱包記録を適切に組み合わせることで、初回品の確認と量産・リピート発注時の再現性を高められます。一方で、部品リスクに見合わない詳細な帳票を求めると、確認作業だけが増え、重要な品質判断が埋もれるおそれもあります。

文書要求は部品とプロジェクトのリスクに合わせる

まず、品質文書の範囲を決める前に、部品の重要度を整理します。外観カバー、小型の筐体、設備用パネルのように現場で交換・目視確認しやすい部品と、安全性、接着、密閉、荷重、精密な組付けに関わる部品では、必要な証跡が異なります。

判断の出発点は、次の4点です。

• 部品の機能：荷重支持、絶縁、耐食、カバー、意匠面、流体の封止など
• 不具合の影響：外観不良、組付け不能、性能低下、安全上の問題、現地手直しの可否
• 重要特性：取付穴位置、平面度、板厚、繊維方向、表面仕上げ、色調、重量など
• 受入時の確認方法：受入検査で測れるか、組付け後でなければ分からないか、破壊試験が必要か

文書要求は、RFQの段階で「必須」「初回品のみ」「変更時のみ」「要求時提出」に分けると実用的です。たとえば、初回品では材料情報と詳細寸法報告を確認し、安定後の反復注文では出荷検査成績書と変更有無の通知に絞る方法があります。

図面の改訂と受入基準を管理する

品質文書の基礎は図面です。図面が曖昧なまま検査帳票だけを整えても、何を測定し、何を合格と判断するのかが定まりません。

発注者は、少なくとも以下を明確にします。

• 図面番号、改訂記号または改訂番号、発行日
• 3Dデータを参照する場合の優先順位
• 寸法公差、幾何公差、測定基準面・基準穴
• 穴あけ、トリミング、インサート、接着部などの重要特性
• 表面側・裏面側、見える面の範囲
• 材料構成、板厚、繊維方向、補強部の指定が必要か
• 受入判定に使う規格、見本、検査方法

FRP・CFRP成形品では、成形後のトリミングや穴加工によって最終寸法が決まるケースがあります。その場合は、成形品の外形だけでなく、加工後の基準面、穴位置、取付部の寸法を検査対象として示す必要があります。

図面だけでは決めにくい外観要求

「キズなきこと」「外観良好」のような表現では、供給者と受入担当者の判断が分かれます。外観要求は、可能であれば次のように具体化します。

• 判定対象となる面と、非意匠面の扱い
• 観察距離、照明、視認条件
• 色差、光沢、ゲルコート、塗装、クリア仕上げの範囲
• ピンホール、繊維の透け、気泡、ボイド、樹脂だまり、バリの許容範囲
• 承認見本または限度見本の有無
• 補修の可否と、補修後の判定方法

写真は有用ですが、撮影距離や照明条件で見え方が変わります。外観が重要な場合は、写真だけに依存せず、承認済み見本や明文化した判定基準を受入条件に組み込みます。

必要な場合に材料情報とロット記録を定義する

材料記録は、すべての特注複合材部品で同じ粒度を求める必要はありません。ただし、性能、規制対応、色調、耐薬品性、難燃性、接着性などに材料選定が直接関係する場合は、使用材料とロットの追跡範囲を事前に定義する価値があります。

対象になり得る材料は、以下のとおりです。

• ガラス繊維、炭素繊維、織物、マット、プリプレグ
• 樹脂、硬化剤、ゲルコート、顔料
• 接着剤、シーラント、インサート固定材
• 塗料、表面コート、離型剤
• サンドイッチ構造のコア材、金属インサート

材料記録で確認したい内容は、「材料名」だけでは不十分なことがあります。用途に応じて、メーカー名・グレード、ロット番号、受入日、使用日、保管条件の管理要否、使用期限の確認要否を決めます。

一方、一般的な外装部品で材料特性が受入検査の主目的ではない場合、すべての副資材までロット追跡を要求すると管理負荷が大きくなります。どの材料が製品機能に影響するのかを区別し、重要材料に絞って記録を求めることが現実的です。

材料規格、難燃性、耐薬品性などの性能を要求する場合は、適用する規格名、対象となる材料構成、試験片・製品のどちらで評価するか、提出する成績書の範囲を契約前に確認します。一般的な材料データシートだけで、完成品の性能を保証するものではありません。

トレーサビリティを支える工程記録を選ぶ

工程記録は、問題発生時に「どのロットで、どの条件のもとに作られたか」をたどるためのものです。すべての作業を詳細に記録することより、品質に影響する工程を漏れなく押さえることが大切です。

実務では、工程票（トラベラー）や製造履歴に以下の項目を設定します。

• 製造指示番号、製品番号、図面改訂番号
• 製造ロットまたはシリアル番号
• 使用した主要材料のロット番号
• 成形日、加工日、検査日
• 成形方法、使用金型または治具の識別
• 硬化、後硬化、加熱などで重要となる条件
• トリミング、穴加工、接着、塗装などの完了確認
• 工程内検査と最終検査の合否
• 逸脱、手直し、補修があった場合の参照番号

求める記録の深さは工法とリスクで変わります。たとえば、硬化条件が性能に大きく影響する仕様であれば、温度や時間の記録が重要になる場合があります。反対に、重要寸法と外観が主な受入項目で、工程条件を製品ごとに提出する合理性が低いなら、製造ロットと最終検査への紐付けで足りることもあります。

工程記録を要求する際は、「提出用の文書」と「供給者が保管し、必要時に参照できる記録」を区別しましょう。毎回の出荷に添付する資料を絞れば、調達・検査の負担を抑えながら、必要な追跡性は確保できます。

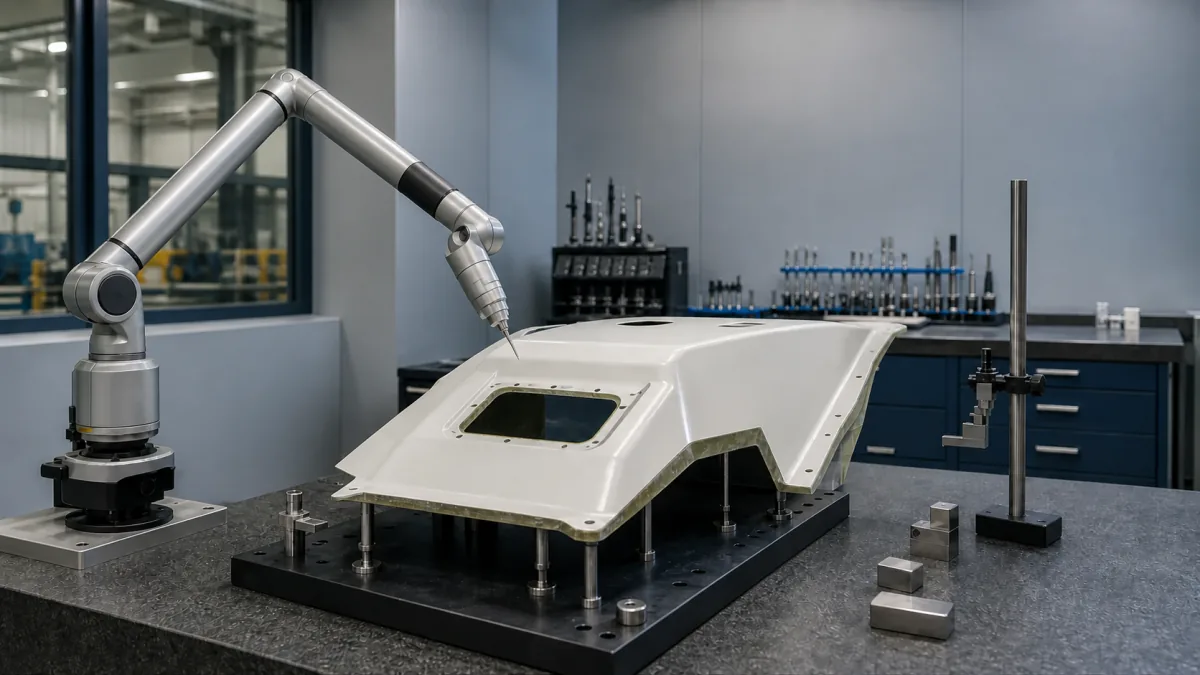

寸法・外観の検査報告を計画する

検査成績書は、図面のすべての寸法を同じ頻度で測るためのものではありません。機能、組付け、互換性に直結する寸法を特定し、初回品・抜取・全数のいずれで確認するかを決めます。

寸法報告に含めるべき事項

寸法検査報告には、通常、次の内容が必要です。

• 製品番号、ロット番号、図面改訂番号
• 測定した寸法または検査特性の番号
• 規格値、公差、実測値、合否
• 測定基準、測定機器または測定方法
• 測定日、検査担当の確認
• 測定数量と抜取方法

特に、穴ピッチ、取付穴径、嵌合部、平面度、厚み、対称性などは、後工程の組付け不良につながりやすいため、重要特性として明記します。大きな成形品では、測定姿勢や支持方法で結果が変わる場合があります。必要であれば、測定時の置き方、温度条件、固定方法まで取り決めます。

外観報告は判定基準とセットで使う

外観検査報告には、検査数量、判定結果、対象面、写真の要否を記載します。写真を要求するなら、どの部位を、どのタイミングで撮影するかを定めると比較しやすくなります。

ただし、写真は寸法測定の代わりにはなりません。また、写真に不具合が写っていないことは、内部品質を証明するものでもありません。外観、寸法、材料、工程のどの記録が必要かは、検出したいリスクごとに選びます。

逸脱と不適合を明確に扱う

図面、仕様、見本、合意済み工程条件から外れた場合は、出荷前に記録・連絡・判断の流れを明確にしておく必要があります。ここで重要なのは、単に「不適合がない」とするのではなく、不適合が見つかった場合に情報が止まらない仕組みをつくることです。

不適合記録には、少なくとも以下を含めると判断しやすくなります。

• 不適合の対象部品、数量、ロット、発見工程
• 要求値と実際の状態
• 写真、測定結果、該当図面または外観基準
• 影響範囲の確認結果
• 処置案：再加工、補修、特採判断、廃棄・再製作など
• 処置後の再検査結果
• 発注者の承認が必要な事項と承認記録

「特採」は、仕様に適合していないことを見えなくする手段ではありません。用途への影響を評価し、発注者が受入可否を判断するための手続きです。特に、補修、接着部の再作業、意匠面の補正、重要寸法の逸脱は、事前承認の要否を明確にしておくべきです。

また、工程上の小さな変更でも、材料構成、金型、加工基準、表面仕上げ、検査方法に関わる場合は、完成品の外観や組付けに影響することがあります。変更通知の対象と、承認が必要な変更をあらかじめ合意します。

梱包識別と出荷時の状態を記録する

品質は、最終検査に合格した時点だけで完結しません。大型・薄肉・意匠面を持つ複合材部品は、輸送や荷役で傷、変形、角欠け、汚れが発生する可能性があります。梱包仕様と出荷時記録は、受入時の確認を助け、輸送中の問題と製造時の問題を切り分ける材料にもなります。

梱包記録として検討できる項目は、次のとおりです。

• 梱包単位ごとの製品番号、数量、ロット番号
• 外箱、木枠、パレットなどの梱包番号
• 箱内の保護方法、仕切り、緩衝材、保護フィルム
• 天地無用、取扱注意、積み重ね制限などの表示
• 出荷前の外観写真、梱包完了写真
• 同梱書類の一覧
• 受入時に確認すべき外観・数量・梱包破損の項目

梱包に写真を使う場合は、製品表面だけでなく、識別ラベル、保護状態、箱の外観が分かる構図を決めると有効です。受領側も、開梱前の外装、開梱時、部品取り出し後の状態を記録する運用にしておくと、問題発生時の確認がしやすくなります。

リピート注文に向けた実用的な文書パッケージをつくる

初回品と反復注文で、同じ量の資料を要求し続ける必要はありません。最初に「基準文書」を固め、以降は変更の有無とロットごとの合否を確認する仕組みにすると、品質管理と事務負荷のバランスを取りやすくなります。

実用的な文書パッケージは、以下の3層で考えられます。

1. 初回品承認用の基準文書

• 承認済み図面・仕様書・3Dデータの識別
• 材料構成と重要材料の情報
• 外観見本または外観判定基準
• 重要寸法の初回検査報告
• 必要な工程条件または製造履歴
• 梱包仕様
• 不適合・変更管理の連絡方法

2. 通常出荷時に添付する文書

• 製品番号、図面改訂番号、ロット番号
• 数量と出荷検査の合否
• 要求された重要寸法または外観検査の結果
• 梱包識別情報
• 合意した場合の材料ロット参照

3. 変更時・問題発生時に提出する文書

• 図面、材料、工程、金型、仕上げ、検査方法の変更通知
• 不適合報告書と処置結果
• 追加測定、写真、再検査の結果
• 影響範囲と対象ロットの確認記録

よくある失敗は、図面改訂と検査帳票の改訂が連動していないことです。図面が更新されたら、検査項目、検査治具、外観基準、梱包ラベルの製品識別も見直す必要があります。注文書、図面、検査成績書、梱包ラベルで異なる改訂番号が混在すると、受入判定の信頼性が下がります。

RFQでは、まず「部品の用途」「重要特性」「適用図面の改訂」「初回品で必要な資料」「通常出荷で必要な資料」「変更時の通知条件」を一枚の要求一覧に整理すると効果的です。GFINDのように、購入者図面や用途要件に基づくFRP・炭素繊維部品の製作を検討する場合も、複合材部品の対応内容と照らしながら、必要な品質文書を発注条件として具体化できます。個別の図面や受入基準が固まっている場合は、お問い合わせ窓口で文書パッケージの提出可否を確認するとよいでしょう。
