カスタムFRP外装パネル計画｜形状・割付・施工をつなぐ設計実務

意匠性の高いFRP外装パネルを成立させるには、造形を決めてから製作方法を考えるのではなく、建物の躯体条件、割付、固定方法、目地、搬入・施工までを初期段階で一体に検討することが重要です。特に連続曲面や大判パネルでは、見付けの美しさと、製作・据付時に許容できる誤差を両立させなければなりません。

カスタムFRP facade panel planningでは、意匠図だけで見積もりや発注に進まず、基準線、支持条件、仕上げ見本、検査方法、現場での調整範囲を明文化することが、手戻りと外観不良の抑制につながります。

設計意図と建物条件を最初に整理する

最初に確定すべきなのは「どのような見え方を実現したいか」だけではありません。パネルが覆う範囲、荷重の伝達経路、躯体の精度、開口部、防水・排水の考え方、維持管理時のアクセスまでを設計条件として整理します。

FRPは複雑な自由曲面、立体的なリブ、深い陰影をつくりやすい材料ですが、外装パネル単体が建物の構造性能や防水性能を自動的に担保するわけではありません。外装システム全体のなかで、FRPパネルが担う役割を明確にしてください。

計画初期の確認項目は以下のとおりです。

• パネルは意匠カバーか、下地を含む外装システムの一部か
• 立面上の基準高さ・通り芯・基準面はどこか
• 躯体、鉄骨下地、開口枠の施工誤差をどう扱うか
• 雨水の侵入を防ぐ層と、侵入水を排出する経路はどこか
• 日射、温湿度変化、風圧、振動、衝撃をどう見込むか
• 清掃、補修、パネル交換の方法を想定しているか
• 防火、落下防止、耐風圧など、適用される法規・確認事項の責任者は誰か

一般的な板状外装とは異なり、曲面FRPパネルでは、見込寸法、端部の折返し、固定部の逃げが外観に大きく影響します。自由曲面を検討する場合は、早い段階で曲面FRPファサードパネルの検討に必要な形状データと取合い条件を整理するとよいでしょう。

製作可能なパネル割付をつくる

パネル割付は、立面を均等に分割する作業ではありません。各パネルの形状、型の構成、運搬性、揚重方法、目地位置、支持点、施工順序を同時に成立させる作業です。

まず、立面を「視線が集まる面」と「端部・見切り・設備周辺」に分けます。主見付け面では目地の通りや曲率の連続性を優先し、端部では調整パネルや見切り材を使って現場誤差を吸収する考え方が有効です。

割付で判断するポイント

曲面を細かく分割すれば、各パネルは扱いやすくなります。一方で目地本数、金物数、施工手間、目地の見え方は増えます。反対に大判化すると目地は減りますが、型、輸送、揚重、据付精度への要求が高まります。正解は一律ではなく、意匠上許容できる目地位置と、現場条件から逆算して決める必要があります。

RFQでは、立面図だけでなく、3Dデータの座標系、パネル番号、断面、取付け位置、希望する分割案を共有すると検討が進めやすくなります。

目地・折返し・支持インターフェースを協調させる

FRPパネルの目地は、見た目のラインであると同時に、製作誤差、躯体誤差、温度変化、施工時の位置調整を受け止める空間です。目地幅を極端に小さく設定すると、現場での据付が難しくなり、わずかな不整合も目立ちやすくなります。

目地の仕様は、少なくとも以下を決めます。

• 開放目地、シーリング目地、目地カバーのいずれを採用するか
• 目地の見付け幅と奥行き
• バックアップ材、止水材、排水経路の位置
• 縦目地・横目地・コーナー目地の連続ルール
• 周辺部の調整しろをどこに設けるか
• 仕上げ色の差や影の出方をどう許容するか

折返しと固定部は断面で確認する

外装FRPパネルでは、表面の見付け図だけでは取合いを判断できません。端部の折返し、裏面補強、ボルトやブラケットへのアクセス、金物の調整域、シーリング施工スペースを断面で確認する必要があります。

特に注意したいのは、表面の滑らかな連続曲面を優先した結果、裏側に金物を配置できないケースです。支持金物の位置、必要な作業空間、締結方向を先にモデルまたは断面で照合し、必要に応じて見えない範囲に局部的な補強や形状の調整を設けます。

パネルと躯体の間に設ける下地・金物の設計責任、アンカーの選定、荷重条件、腐食対策、異種材料の接触条件も曖昧にしないことが大切です。FRP製作側、外装施工側、金物設計側の境界を、承認図と責任区分表で明確にします。

基準・公差・実測情報を先に定める

複数枚のカスタムFRP外装パネルを並べる場合、「図面寸法どおりに製作する」だけでは十分ではありません。製作品の基準と、現場で取り付ける基準が一致して初めて、目地や面の連続性が成立します。

まず、次の基準を指定します。

• 建物の通り芯、基準GL、基準階、基準立面
• パネルの基準点・基準線・表裏の定義
• 3Dデータの原点、単位、座標方向、最新版の管理方法
• 計測対象となる躯体・下地・開口枠の位置
• パネル製作公差、下地公差、据付公差の扱い
• 目地幅、段差、面ずれの許容判定方法

実測は「取付け前」に使える状態で共有する

現場実測は、躯体や下地が完成した後に行うだけでは足りない場合があります。製作開始前にどの情報を確定値とし、どの箇所を現場調整に委ねるかを決めておかなければ、パネル完成後に大きな修正が必要になるおそれがあります。

実測データには、計測日、基準点、測定方法、対象範囲、許容差、未施工箇所を記録します。点群データを用いる場合も、パネル製作に使う基準面や有効な座標系を明確にしてください。

よくある失敗は、意匠面の寸法だけを厳しく管理し、取付け下地の位置や金物調整幅を後回しにすることです。外観精度を求めるほど、躯体から仕上げ面までの誤差配分を計画的に決める必要があります。

色・テクスチャ・艶・経年変化の方針を承認する

FRP外装の仕上げは、色番号だけでは決まりません。同じ色でも、艶、表面の凹凸、曲面への光の回り方、周囲のガラス・金属・石材との対比によって、見え方は大きく変わります。

仕上げの承認では、以下を組み合わせて確認します。

• 色調と明度・彩度の許容範囲
• 艶の程度と、観察距離での見え方
• 平滑、梨地、石調などの表面テクスチャ
• 曲面部、エッジ部、目地周辺の反射
• 複数パネル間で許容する色差・表情差
• 汚れ、水だれ、清掃による見え方
• 紫外線、雨水、温湿度変化を踏まえた維持管理方針

大きな連続面では、わずかな艶差や面のうねりも光の反射で見えやすくなります。逆に、適度なテクスチャは反射を和らげる場合がありますが、汚れの付着や清掃性とのバランスを確認する必要があります。

仕上げを選ぶ際は、室内の小片だけで判断せず、屋外光、斜めからの視線、近接・遠景の双方で評価します。また、補修や将来の交換時に完全な同一外観を期待できるかは、仕上げ仕様、保管条件、経年状態などに左右されます。補修方針と許容範囲も事前に合意しておくことが実務的です。

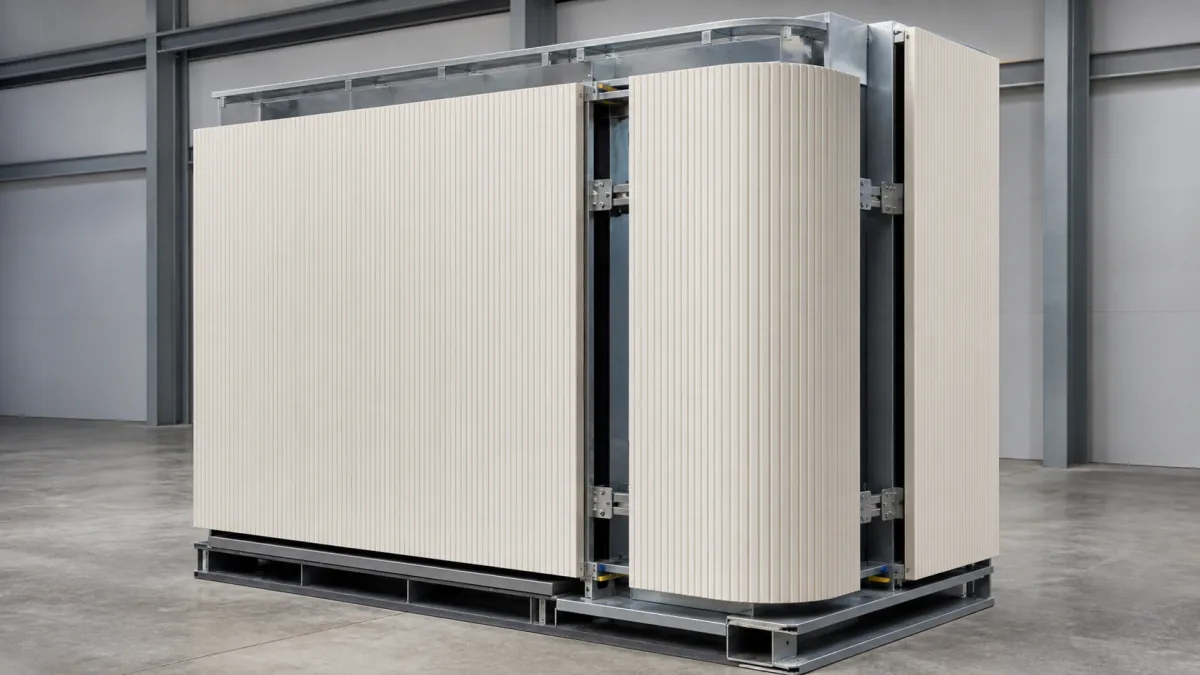

モックアップで外観と取合いを確認する

モックアップは、完成イメージを確認するためだけのものではありません。図面や3Dモデルでは見落としやすい、目地の陰影、金物との干渉、施工手順、清掃性を検証する機会です。

有効なモックアップには、可能な範囲で次の要素を含めます。

• 代表的なパネル面と隣接パネル
• 縦・横目地およびコーナー部
• 実際の支持金物、下地、調整部
• 開口部、見切り、他外装材との接続
• 指定予定の仕上げ、シーリング、目地部材
• 実施工を想定した据付手順

モックアップの判定基準を先に書く

「見た目を確認する」というだけでは、承認判断が属人的になります。何を測り、どこから見て、どのような状態を合格とするかを事前に決めましょう。

たとえば、目地の通り、段差、面の連続性、金物の視認性、シーリングの納まり、排水経路、作業工具のアクセスを確認項目にします。外観評価では観察距離、光の条件、評価する面を定めると、承認後の認識差を抑えやすくなります。

モックアップで判明した修正は、意匠、構造、施工、製作の各図面に反映し、どの変更が量産パネルに適用されるかを管理してください。

梱包・揚重・施工順序を計画に組み込む

良好なパネルでも、輸送や施工時に無理な荷重がかかれば、表面やエッジを損傷する可能性があります。設計段階から、パネルをどの姿勢で梱包し、どこを支持し、どこに吊り点を設け、どの順番で取り付けるかを検討します。

梱包・施工に関して確認する事項は次のとおりです。

• 各パネルの外形、重量、重心、許容する保管姿勢
• 接触保護が必要な化粧面、エッジ、金物
• パレット、架台、緩衝材、固定方法
• フォークリフトやクレーンで扱う箇所
• 吊り治具、仮固定、落下防止の方法
• 建物への搬入経路、開口寸法、揚重位置
• 下層から上層へ進める施工順序と、先行・後施工部材
• 据付後に調整・点検できる箇所

設計上は対称に見えるパネルでも、裏面補強や金物が異なれば、梱包姿勢や吊り方も変わります。パネル番号と施工位置、梱包番号、吊り指示を連動させることで、現場での取り違えを防ぎやすくなります。

また、保護フィルムや養生材は施工時の傷防止に役立つ一方、長期間の屋外暴露や仕上げとの相性には注意が必要です。使用条件と剥離時期は、仕上げ仕様と施工計画に合わせて確認してください。

エンジニアリングと適合確認の責任を割り当てる

外装パネル計画では、意匠設計者、構造設計者、外装設計者、施工者、金物担当、FRP製作側の間で責任範囲が重なりやすくなります。誰が最終的な荷重条件、取付け設計、法規適合、試験要否、施工品質を確認するのかを、発注前に整理することが不可欠です。

一般に、責任区分として明確にすべき項目は以下です。

法令や建築確認に関わる要求は、建物用途、地域、外装構成、取付け方法によって変わります。FRPという材料名だけで適合可否を判断せず、プロジェクトの設計責任者や必要な専門家が、適用要件と確認方法を個別に判断する体制を整えてください。

GFINDは、購入者の図面および用途要件に基づくカスタムFRP製品・炭素繊維部品の製作に対応し、製作性の確認、型、試作、成形、仕上げ、合意した基準に対する検査、出荷準備を検討できます。ただし、建物全体の設計責任や適合確認の範囲は、発注書・設計図書・責任区分において明確に定義することが必要です。

外装用FRPパネルの選択肢や検討対象を整理したい場合は、建築用ファサードパネルのソリューションも参照できます。

発注前にそろえるべき資料

製作性と見積条件を具体化するには、次の資料をそろえると効果的です。

• 最新の立面図、平面図、断面図、詳細図
• 3Dデータと座標系・単位・版管理情報
• パネル割付図、パネル番号、数量表
• 支持金物・下地・アンカーの構想または詳細
• 要求する表面仕上げ、色、艶、見本、許容範囲
• 目地、防水、シーリング、見切りの詳細
• 設計荷重、環境条件、適用要件
• 寸法・外観・梱包に関する検査基準
• 希望するモックアップ範囲と承認手順
• 搬入、揚重、施工条件および責任分担

計画資料が十分でない段階でも、優先順位が分かれば製作性の検討は始められます。曲面の維持、目地の少なさ、施工性、コスト管理のうち、何を優先するかを明記することが重要です。図面や要求条件をもとにカスタムパネルの検討を進める場合は、GFINDへのお問い合わせから必要資料と確認したい範囲を共有してください。
