FRPインサート・取付点の設計ガイド｜荷重・補強・腐食対策

FRP inserts and mounting points（FRPインサート・取付点）は、ねじの強度だけで決めるものではありません。締結荷重をFRP積層へどう伝えるか、繰返し荷重で割れや抜けが起きないか、工具や検査にアクセスできるかまで、一体で設計する必要があります。

特にOEM部品では、金属ブラケット、ヒンジ、機器、配管支持具などとの機械的な接続条件を早い段階で定義することが重要です。金具の種類、荷重方向、使用環境、許容できる組立公差を図面に落とし込むことで、成形後の追加工や現場での手直しを減らせます。

すべての機械的インターフェースを洗い出す

まず、FRP部品に何が、どの方向から、どの頻度で取り付くかを一覧化します。「M6のねじ穴が必要」という情報だけでは、適切な取付点設計には不十分です。

各取付点について、少なくとも以下を確認します。

• 相手部品：ブラケット、蝶番、制御盤、カバー、レール、配管クランプなど
• 締結方式：ボルト・ナット、タッピングねじ、雌ねじインサート、スタッド、貫通ボルト
• ねじ規格・呼び径・ピッチ・強度区分
• 荷重の種類：引張、せん断、曲げ、圧縮、振動、衝撃、繰返し荷重
• 荷重の作用方向と最大荷重、偏心距離
• 締付トルク、座面径、ワッシャーやカラーの有無
• 分解・再組立の回数
• 設置環境：屋外、結露、高湿度、薬品、塩分、温度変化、紫外線
• 取付相手の材質と表面処理
• 施工時・保守時に使う工具の進入方向

荷重値がまだ確定していない場合でも、部品重量、支持点数、想定加速度、取付姿勢、使用回数を提示すると、設計検討の前提を共有しやすくなります。単純な静荷重だけでなく、扉やカバーの開閉、走行時の振動、設備停止時の衝撃なども確認対象です。

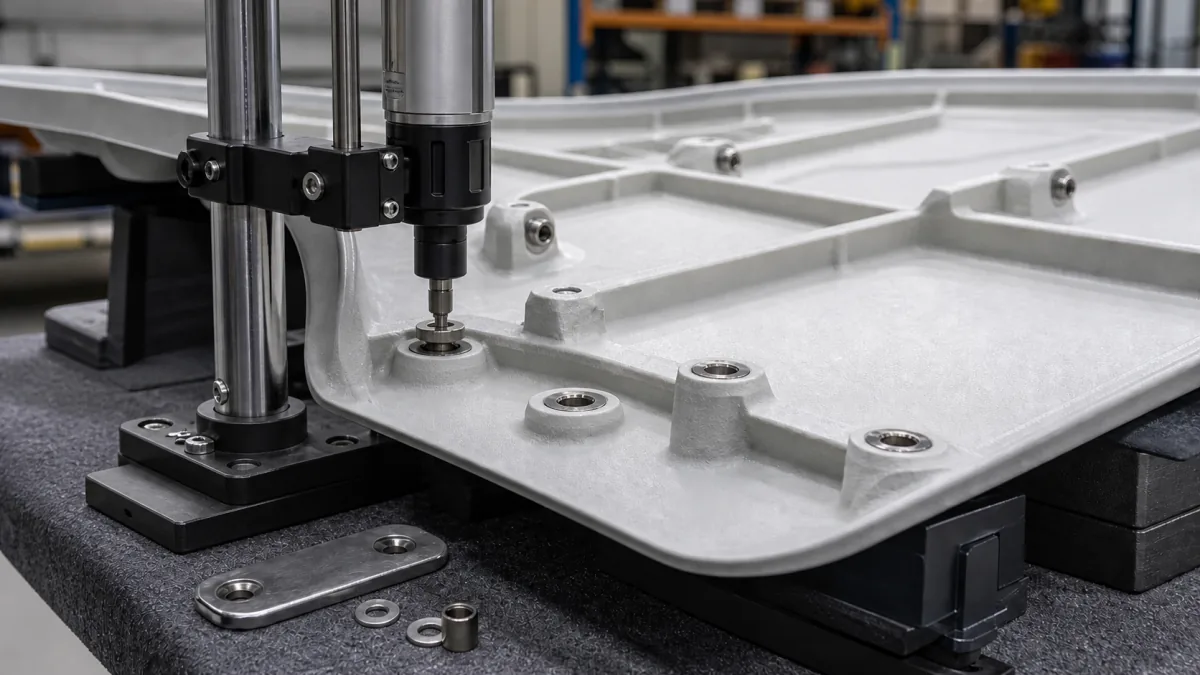

埋込金具・接着インサート・後施工金具を選ぶ

FRPの取付点には、成形時に金具を埋め込む方法、成形後に接着インサートを取り付ける方法、穴あけ後にボルトなどを取り付ける方法があります。最適な方式は、必要強度だけでなく、組立性、補修性、外観、検査方法で変わります。

埋込金具は、金具自体の引抜き強度だけを見るのではなく、周囲のFRPが層間剥離、割れ、局部圧壊を起こさないことを確認します。雌ねじインサートであれば、ねじのストリップ、インサートの回転、引抜き、FRP母材の破損を別々に考える必要があります。

後施工の金具は、設計変更に対応しやすい反面、穴加工、接着、硬化、検査のばらつきが品質に影響します。量産時には、加工基準面、治具、接着剤の仕様、養生条件、検査方法まで決めておくことが大切です。

荷重経路に沿って局部補強を設計する

FRP部品では、取付点の直近だけを厚くしても十分とは限りません。ボルトから伝わる力は、座面、金具周辺の積層、リブやフランジ、パネル全体へと流れます。力の流れが急に途切れると、穴周りの応力集中や層間剥離につながります。

局部補強を検討する際の代表的な方法は次のとおりです。

• 取付座面の面積を広げ、座金・プレートで面圧を分散する
• 取付部の積層枚数を増やし、必要に応じて繊維方向を変える
• 金属または高密度のコア材を局所的に用い、圧縮・締付荷重を受ける
• フランジ、折返し、リブを設け、パネルのたわみを抑える
• 荷重点から強度のある外周部や骨格部まで、補強を連続させる
• 大きな偏心荷重がある場合は、単一の取付点に曲げを集中させず複数点で支持する

例えば、重い機器を平板状のFRPパネルに取り付ける場合、ねじ穴の周囲だけを補強しても、パネル全体がたわめばボルトに曲げ力が発生します。この場合は、裏面の補強板、リブ、フレームとの接続、支持点の配置まで含めて検討します。

一方で、必要以上に局部を厚肉化すると、成形性、重量、収縮差、外観に影響することがあります。補強範囲と積層構成は、荷重条件と成形方法を踏まえて決めるべきです。

取付・点検できるアクセスを確保する

取付点は設計図上に存在するだけでは不十分です。実際にボルトを締められるか、ナットを保持できるか、締結後に目視点検できるかを確認します。

確認したい項目には、以下があります。

• ドライバー、ソケット、トルクレンチの進入方向と必要な作業空間
• 裏面ナット、ワッシャー、バックプレートを取り付ける空間
• 取付後に金具・接着部・クラックを確認できる点検口
• 締結後に排水や清掃が妨げられない形状
• カバー、断熱材、内部機器を組み込んだ後でも作業できる順序
• 取付部が隠れる場合の締結トルク管理方法

閉断面のFRP筐体では、内部のナットへ手が届かないことがよくあります。この場合は、埋込雌ねじ、スタッド、サービスホール、別体ブラケットなどを比較します。ただし、サービスホールを設けると、防水性、剛性、外観、カバーの固定方法も新たな検討事項になります。

試作品や組立確認用の3Dデータでは、工具の簡易モデルも配置して干渉を確認すると実務的です。人の手で保持する部品を含めて確認すると、図面上では見えにくい組立上の問題を発見しやすくなります。

異種金属腐食と使用環境の相性を管理する

FRP自体は金属のようには腐食しませんが、取付金具、ボルト、補強板、相手部品には腐食や電食のリスクがあります。とくに炭素繊維を含む複合材は導電性を持つ場合があるため、アルミニウムや鋼材との接触条件を慎重に確認します。

主な確認項目は以下です。

• 金具、ボルト、座金、補強板、相手部品の材質
• めっき、塗装、不動態化などの表面処理
• 雨水、結露、洗浄液、塩分を含む水分が滞留する可能性
• 炭素繊維層と金属部品が直接接触する構成か
• 絶縁ワッシャー、絶縁ブッシュ、コーティング、シール材の必要性
• 温度変化によるFRPと金属の熱膨張差
• 接着剤、シール材、ガスケットの耐薬品性・耐候性

電食対策では、単に絶縁材を挟むだけでなく、水分が入り込み滞留しない形状にすることが重要です。水の逃げ道がない座面、隙間の大きい重ね合わせ、シール切れが起きやすい端部は、腐食リスクを高めます。

屋外用途や洗浄環境では、ねじ部だけでなく、金具周辺のFRP表面、切削加工面、シールの連続性も確認します。使用する薬品や洗浄剤が未確定の場合は、候補を早めに共有し、材質・接着剤・シール材の適合性を個別に判断します。

穴位置と縁端距離を管理する

穴は小さく見えても、FRP部品の強度と加工ばらつきに大きく影響します。穴が端部や曲げ部に近すぎると、締結時の割れ、使用中の剥離、穴の長穴化が起こりやすくなります。

穴位置の設計では、次を基準化します。

• 穴中心から外周端、フランジ端、開口端までの距離
• 穴と穴の間隔
• 穴周辺の有効な積層厚さ
• 曲面、R部、リブの根元からの距離
• 穴位置の基準面・基準穴・座標寸法
• 成形ばらつきと二次加工ばらつきを考慮した公差
• 相手部品の穴公差との累積公差
• 長穴を使う場合の許容移動方向と荷重の受け方

金具の穴パターンをそのままFRPへ転記すると、縁端距離や工具アクセスが不足することがあります。取付相手の設計を変更できるなら、穴ピッチ、座面形状、ブラケットの幅を調整するほうが、FRP側の補強を過度に増やさずに済む場合があります。

また、成形品の基準は金型基準、トリム基準、加工基準のどれかを明確にします。外形端からだけ寸法を取ると、トリム公差の影響で穴位置がずれることがあります。機能上重要な穴は、必要に応じて後加工用の基準を設け、治具で位置決めする設計が有効です。

引抜試験など、購入者が必要とする確認方法を決める

取付点の確認は、完成部品を見ただけでは十分に判断できないことがあります。求める機能に応じて、購入者側で必要な検査・試験条件を定義します。

代表的な確認方法は以下です。

試験では、荷重値だけでなく治具の形状が結果に影響します。実部品に近い支持条件で試験するのか、材料・工法の確認を目的としたクーポン試験にするのかを区別してください。

また、破壊試験を量産品の全数に実施することは通常できません。初品、代表試験片、工程確認品など、どの段階で何を確認するかを品質計画に組み込みます。合否基準は「壊れないこと」ではなく、許容荷重、残留変形、クラック、ねじの機能維持などを明確にすることが重要です。

リリース図面に金具仕様を明記する

FRPインサート・取付点の要求は、3Dモデルだけで伝え切れないことがあります。リリース図面、部品表、組立図、検査基準書に、機能に必要な情報を明記します。

図面に含めたい項目は次のとおりです。

• 金具番号、名称、材質、表面処理、ねじ規格
• 埋込、接着、後施工、貫通締結などの取付方式
• 金具の位置、向き、突出量、座面形状
• 穴径、ねじ深さ、有効ねじ長さ、貫通・止まりの指示
• 基準面・基準穴と位置度などの幾何公差
• 局部補強の範囲、積層構成、コア材・補強板の有無
• ボルト、ナット、座金、シール材の仕様
• 指定締付トルクと締結順序が必要な場合の指示
• 防水・絶縁・シールの要求箇所
• 外観上見えてはいけない金具や、仕上げ面の指定
• 検査項目、試験条件、受入判定基準

「金属インサートを埋め込む」といった曖昧な注記では、材質、ねじ仕様、位置許容差、荷重条件が不足しがちです。逆に、製造方法を過度に固定すると、同等の機能を満たす改善案を検討しにくくなる場合もあります。性能上必須の要求と、希望する構成を分けて記載すると、製造性の確認が進めやすくなります。

よくある設計上の見落とし

ねじ強度だけで取付点を判断する

ボルトが十分な強度でも、FRP側の面圧、剥離、たわみが先に限界となることがあります。座面、補強、部品全体の剛性を含めて評価します。

金属プレートを入れれば解決すると考える

補強板は有効な手段ですが、端部で応力が集中したり、異種材の熱膨張差や腐食リスクが生じたりします。板の寸法、端部形状、固定方法、絶縁・排水も検討が必要です。

組立後の作業性を確認していない

内部機器やカバーを組み込んだ後にナットへ届かない、トルクレンチが振れないといった問題は、後工程で発覚しやすい項目です。組立順序と保守作業も設計条件に含めます。

試験の荷重方向が実使用と違う

垂直方向の引抜試験に合格しても、実使用で偏心荷重や振動が加わるなら、その結果だけでは判断できません。想定する破損モードに合った確認方法を選びます。

RFQ前に準備したい情報

カスタムFRP部品の見積・製造性確認では、取付点に関する情報の有無が検討精度に影響します。次の資料を揃えると、条件のすり合わせがしやすくなります。

1. 取付点を含む2D図面または3Dデータ
2. ねじ・金具・相手部品の仕様書または部品表
3. 荷重、締付トルク、使用頻度、許容変位の条件
4. 使用環境と接触する薬品・水分・温度の情報
5. 外観要求、防水要求、絶縁要求
6. 必要な寸法検査、引抜試験、組立確認などの受入条件
7. 試作段階と量産段階で変更予定の仕様

FRP部品全体の構造や成形方法も含めて検討したい場合は、産業機器向けFRPエンクロージャーの検討内容も参考になります。GFINDでは、支給図面や用途条件に基づくカスタムFRP・炭素繊維部品について、製造性確認、金型、試作、成形、仕上げ、合意した基準に対する検査、出荷準備を含むプロジェクト支援に対応しています。

取付点の荷重条件、相手金具、図面上の未確定事項を整理したうえで、必要に応じてカスタム複合材部品の相談へ共有してください。
